2960 - Tvářecí závitník
Kód: 041535192030000
Rozměr: M 3x0,5 6HX
Skladem
(>5 ks)
| 041535192030000
1 009 Kč
807 Kč
667 Kč
bez DPH
Rozměr: M 3,5x0,6 6HX
Skladem
(>5 ks)
| 041535192035000
1 097 Kč
878 Kč
726 Kč
bez DPH
Rozměr: M 4x0,7 6HX
Skladem
(>5 ks)
| 041535192040000
1 024 Kč
819 Kč
677 Kč
bez DPH
Rozměr: M 5x0,8 6HX
Skladem
(>5 ks)
| 041535192050000
1 076 Kč
861 Kč
711 Kč
bez DPH
Rozměr: M 6x1 6HX
Skladem
(>5 ks)
| 041535192060000
1 142 Kč
914 Kč
755 Kč
bez DPH
Rozměr: M 8x1,25 6HX
Skladem
(>5 ks)
| 041535192080000
1 228 Kč
982 Kč
812 Kč
bez DPH
Rozměr: M 10x1,5 6HX
Skladem
(>5 ks)
| 041535192100000
1 555 Kč
1 244 Kč
1 028 Kč
bez DPH
Rozměr: M 12x1,75 6HX
Skladem
(>5 ks)
| 041535192120000
1 882 Kč
1 506 Kč
1 244 Kč
bez DPH
Rozměr: M 3x0,5 6GX
Skladem
(2 ks)
| 041535194030000
1 009 Kč
807 Kč
667 Kč
bez DPH
Rozměr: M 3,5x0,6 6GX
Skladem
(>5 ks)
| 041535194035000
1 097 Kč
878 Kč
726 Kč
bez DPH
Rozměr: M 4x0,7 6GX
Skladem
(>5 ks)
| 041535194040000
1 024 Kč
819 Kč
677 Kč
bez DPH
Rozměr: M 5x0,8 6GX
Skladem
(5 ks)
| 041535194050000
1 076 Kč
861 Kč
711 Kč
bez DPH
Rozměr: M 6x1 6GX
Skladem
(>5 ks)
| 041535194060000
1 142 Kč
914 Kč
755 Kč
bez DPH
Rozměr: M 8x1,25 6GX
Na dotaz
| 041535194080000
1 228 Kč
982 Kč
812 Kč
bez DPH
Rozměr: M 10x1,5 6GX
Skladem
(>5 ks)
| 041535194100000
1 555 Kč
1 244 Kč
1 028 Kč
bez DPH
Rozměr: M 12x1,75 6GX
Skladem
(5 ks)
| 041535194120000
1 882 Kč
1 506 Kč
1 244 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 2960

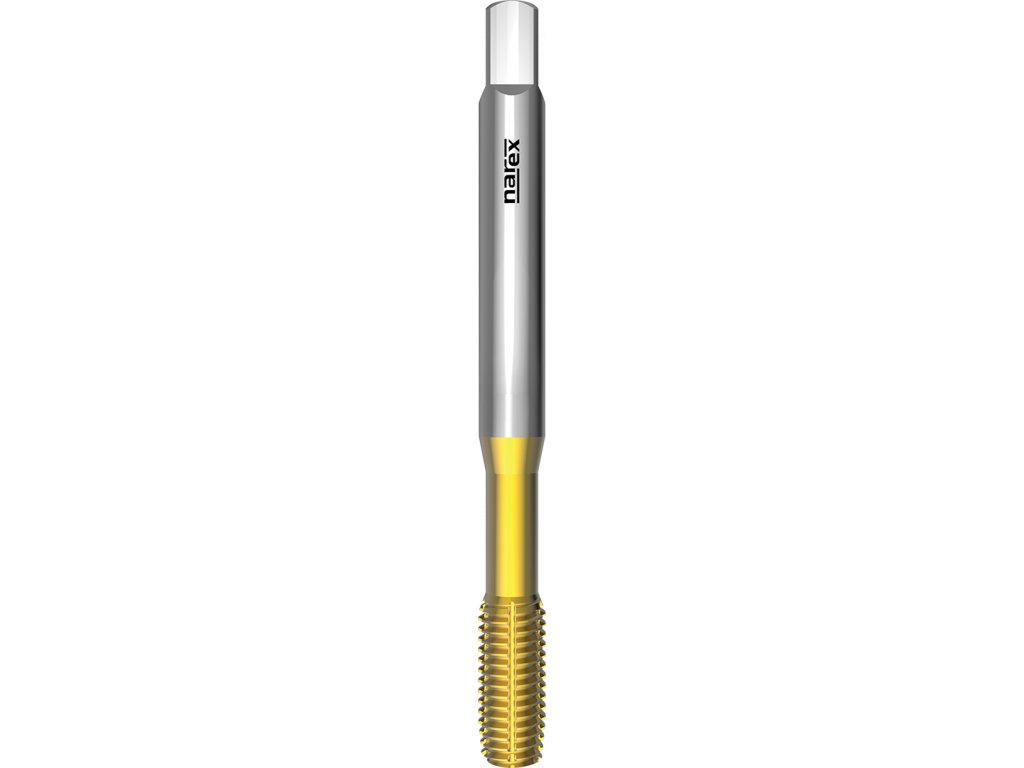

Tvářecí závitník pro metrický závit s mazací drážkou, DIN 2174, povlak TiN, pro konstrukční oceli, nelegované oceli, automatové oceli, čistý hliník a jeho slitiny s Si<10 %, čistou měď
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ N: Závitník pro oceli s pevností do 800 N/mm2
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Povlak nitrid titanu
Norma závitníku: DIN 2174
Lícování závitů: ISO 2 - 6HX
Lícování závitů: ISO 3 - 6GX
Náběhový kužel C: Délka 2-3 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P1.1 | Konstrukční oceli <500N/mm2 | 15-25 |
| P1.2 | Nelegované lité oceli <500N/mm2 | 12-20 |
| P2.1 | Automatové oceli <800N/mm2 | 20-25 |
| P2.2 | Konstrukční oceli <800N/mm2 | 20-25 |
| N7.1 | Čistý hliník | 15-35 |
| N8.1 | Legovaný hliník Si<10% | 15-30 |
| N9.1 | Měď čistá | 15-30 |

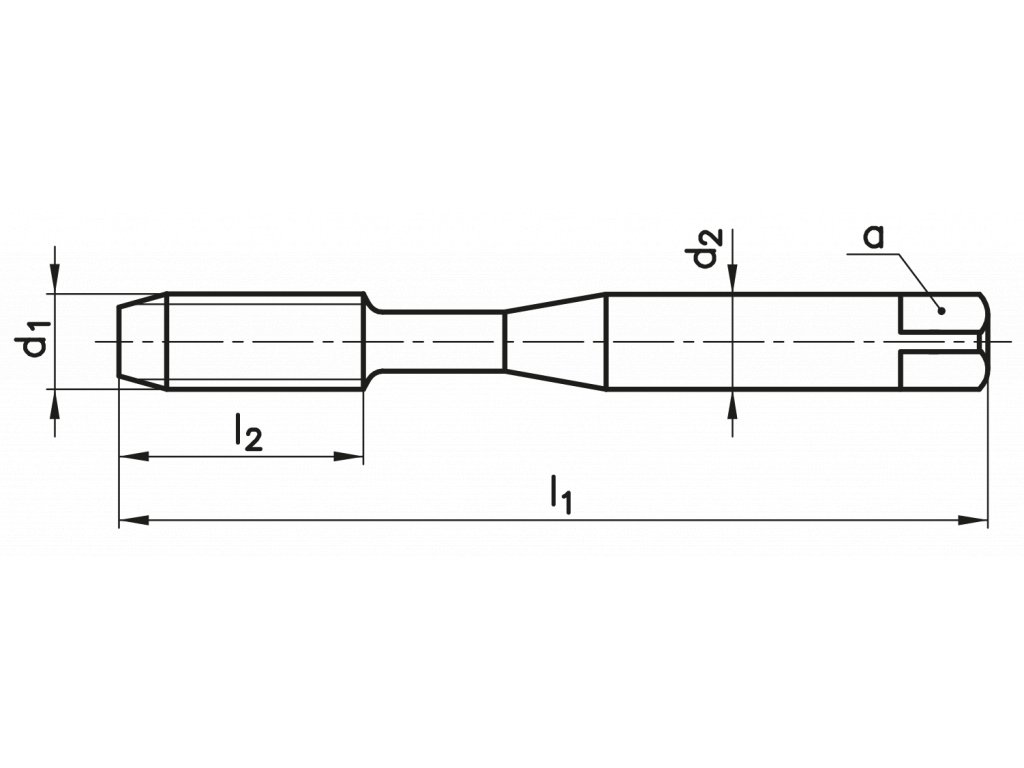

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6GX | 56 | 11 | 3,5 | 2,7 | 2,8 |
| M 3 | 0,5 | 6HX | 56 | 11 | 3,5 | 2,7 | 2,8 |
| M 3,5 | 0,6 | 6HX | 56 | 12 | 4 | 3 | 3,25 |
| M 3,5 | 0,6 | 6GX | 56 | 12 | 4 | 3 | 3,25 |
| M 4 | 0,7 | 6GX | 63 | 13 | 4,5 | 3,4 | 3,7 |
| M 4 | 0,7 | 6HX | 63 | 13 | 4,5 | 3,4 | 3,7 |
| M 5 | 0,8 | 6GX | 70 | 16 | 6 | 4,9 | 4,65 |
| M 5 | 0,8 | 6HX | 70 | 16 | 6 | 4,9 | 4,65 |
| M 6 | 1 | 6HX | 80 | 19 | 6 | 4,9 | 5,55 |
| M 6 | 1 | 6GX | 80 | 19 | 6 | 4,9 | 5,55 |
| M 8 | 1,25 | 6HX | 90 | 22 | 8 | 6,2 | 7,45 |
| M 8 | 1,25 | 6GX | 90 | 22 | 8 | 6,2 | 7,45 |
| M 10 | 1,5 | 6GX | 100 | 24 | 10 | 8 | 9,3 |
| M 10 | 1,5 | 6HX | 100 | 24 | 10 | 8 | 9,3 |
| M 12 | 1,75 | 6HX | 110 | 28 | 9 | 7 | 11,2 |
| M 12 | 1,75 | 6GX | 110 | 28 | 9 | 7 | 11,2 |
Doplňkové parametry
| Kategorie: | Tvářecí závitníky |
|---|---|
| Produktová řada: | Produktová řada NAREX Ždánice |
| Typ závitu: | Metrický závit ISO |
| Norma: | DIN 2174 |
| Povrchová úprava: | TiN |
| Typ otvoru: | průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1), neprůchozí (délka závitu L > 2,5xd1) |
| Lícování: | 6HX, 6GX |
| Obraběný materiál: | Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Čistý hliník, Legovaný hliník Si<10%, Měď čistá |
