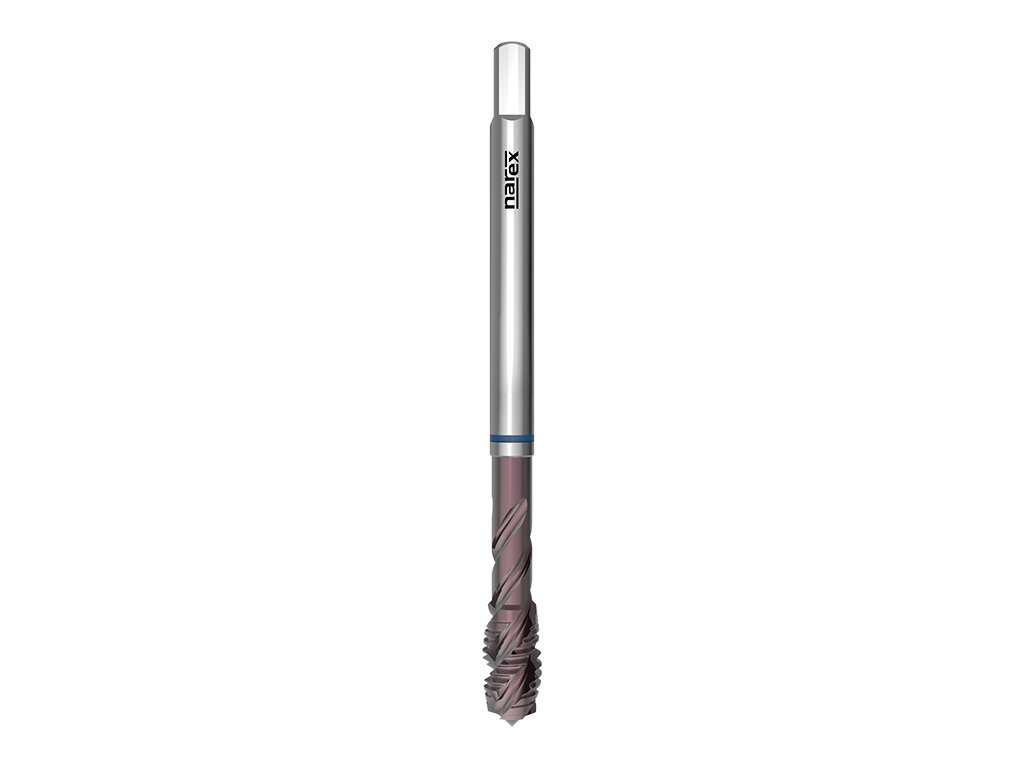

4280 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041538332120000
od 1 354 Kč –20 %
4280 - Strojní závitník se šroubovitou drážkou 40°
od 1 354 Kč –20 % od 1 083 Kč od 895 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4280

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, povlak TiCN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, nástrojové oceli, tvárnou litinu, čistou měď a její slitiny s dlouhou vinutou třískou



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 12x1,75 6H
Skladem (>5 ks) | 041538332120000
1 354 Kč
1 083 Kč
895 Kč bez DPH
Rozměr: M 14x2 6H
Skladem (>5 ks) | 041538332140000
1 686 Kč
1 349 Kč
1 114 Kč bez DPH
Rozměr: M 16x2 6H
Skladem (>5 ks) | 041538332160000
1 854 Kč
1 483 Kč
1 226 Kč bez DPH
Rozměr: M 18x2,5 6H
Skladem (>5 ks) | 041538332180000
2 664 Kč
2 131 Kč
1 762 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem (>5 ks) | 041538332200000
2 765 Kč
2 212 Kč
1 828 Kč bez DPH
Rozměr: M 22x2,5 6H
Na dotaz | 041538332220000
3 706 Kč
2 965 Kč
2 450 Kč bez DPH
Rozměr: M 24x3 6H
Skladem (2 ks) | 041538332240000
3 526 Kč
2 821 Kč
2 331 Kč bez DPH
Rozměr: M 27x3 6H
Na dotaz | 041538332270000
4 730 Kč
3 784 Kč
3 127 Kč bez DPH
Rozměr: M 30x3,5 6H
Na dotaz | 041538332300000
5 957 Kč
4 766 Kč
3 938 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4280

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, povlak TiCN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, nástrojové oceli, tvárnou litinu, čistou měď a její slitiny s dlouhou vinutou třískou



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm26-8
P3.3Nástrojové oceli <1200N/mm26-8
M5.1Nerezavějící oceli 450-800N/mm28-14
M5.2Nerezavějící oceli 600-1000N/mm26-10
K6.2Tvárná a temper. litina 7-10
N9.1Měď čistá8-12
N10.2Slitiny mědi s dlouhou třískou 10-15



Rozměry výrobků:

4280: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5652,2-2,5
M 40,76H6372,82,13,3
M 50,86H7083,52,74,2
M 616H80104,53,45
M 81,256H901364,96,8
M 101,56H1001575,58,5
M 121,756H110189710,2
M 1426H1102011912
M 1626H1102012914
M 182,56H12525141115,5
M 202,56H14025161217,5
M 222,56H140251814,519,5
M 2436H160301814,521
M 2736H16030201624
M 303,56H18035221826,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: TiCN
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Tvárná a temper. litina, Měď čistá, Slitiny mědi s dlouhou třískou
