3502 - Strojní závitník s přímou drážkou a lamačem
Kód: 041531620003000
Rozměr: G 1/8"x28
Skladem
(>5 ks)
| 041531620003000
698 Kč
558 Kč
462 Kč
bez DPH
Rozměr: G 1/4"x19
Skladem
(>5 ks)
| 041531620007000
949 Kč
759 Kč
627 Kč
bez DPH
Rozměr: G 3/8"x19
Skladem
(>5 ks)
| 041531620011000
1 165 Kč
932 Kč
770 Kč
bez DPH
Rozměr: G 1/2"x14
Skladem
(>5 ks)
| 041531620013000
1 568 Kč
1 254 Kč
1 037 Kč
bez DPH
Rozměr: G 5/8"x14
Skladem
(>5 ks)
| 041531620015000
1 948 Kč
1 558 Kč
1 288 Kč
bez DPH
Rozměr: G 3/4"x14
Skladem
(>5 ks)
| 041531620017000
2 474 Kč
1 979 Kč
1 636 Kč
bez DPH
Rozměr: G 7/8"x14
Skladem
(>5 ks)
| 041531620019000
2 678 Kč
2 142 Kč
1 770 Kč
bez DPH
Rozměr: G 1"x11
Skladem
(>5 ks)
| 041531620021000
2 937 Kč
2 350 Kč
1 942 Kč
bez DPH
Rozměr: G 1 1/8"x11
Skladem
(>5 ks)
| 041531620022000
4 043 Kč
3 234 Kč
2 673 Kč
bez DPH
Rozměr: G 1 1/4"x11
Skladem
(>5 ks)
| 041531620023000
4 865 Kč
3 892 Kč
3 217 Kč
bez DPH
Rozměr: G 1 1/2"x11
Skladem
(>5 ks)
| 041531620025000
6 736 Kč
5 389 Kč
4 454 Kč
bez DPH
Rozměr: G 1 3/4"x11
Skladem
(>5 ks)
| 041531620027000
9 110 Kč
7 288 Kč
6 023 Kč
bez DPH
Rozměr: G 2"x11
Skladem
(>5 ks)
| 041531620029000
10 453 Kč
8 362 Kč
6 911 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 3502
Strojní závitník pro trubkový závit s přímou drážkou a lamačem třísek, DIN 5156, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.
Parametry:
Závit G: Trubkový závit válcový
Schema profilu závitu: 55°
Norma závitu: DIN ISO 228
Typ N: Závitník pro oceli s pevností do 800 N/mm2
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Norma závitníku: DIN 5156
Řezný kužel B: Délka 3,5-6 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P1.1 | Konstrukční oceli <500N/mm2 | 5-8 |
| P1.2 | Nelegované lité oceli <500N/mm2 | 6-10 |
| P2.1 | Automatové oceli <800N/mm2 | 10-14 |
| P2.2 | Konstrukční oceli <800N/mm2 | 10-14 |
| P2.3 | Nelegované lité oceli <800N/mm2 | 10-14 |
| K6.2 | Tvárná a temper. litina | 4-7 |
| N8.1 | Legovaný hliník Si<10% | 14-20 |
| N8.2 | Legovaný hliník Si>10% | 12-15 |
| N10.1 | Slitiny mědi s krátkou třískou | 12-20 |

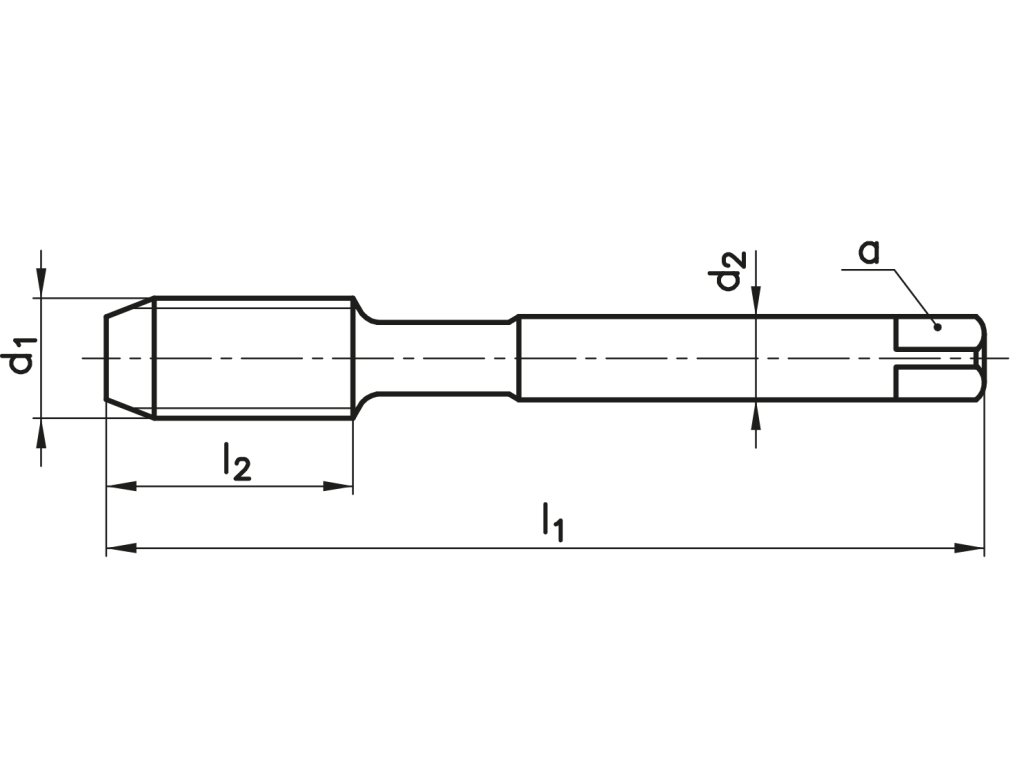

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| G 1/8" | 28 | 90 | 20 | 7 | 5,5 | 8,8 | |
| G 1/4" | 19 | 100 | 21 | 11 | 9 | 11,8 | |
| G 3/8" | 19 | 100 | 21 | 12 | 9 | 15,25 | |
| G 1/2" | 14 | 125 | 24 | 16 | 12 | 19 | |
| G 5/8" | 14 | 125 | 24 | 18 | 14,5 | 21 | |
| G 3/4" | 14 | 140 | 26 | 20 | 16 | 24,5 | |
| G 7/8" | 14 | 150 | 28 | 22 | 18 | 28,25 | |
| G 1" | 11 | 160 | 30 | 25 | 20 | 30,75 | |
| G 1 1/8" | 11 | 170 | 30 | 28 | 22 | 35,5 | |
| G 1 1/4" | 11 | 170 | 30 | 32 | 24 | 39,5 | |
| G 1 1/2" | 11 | 190 | 32 | 36 | 29 | 45,25 | |
| G 1 3/4" | 11 | 190 | 32 | 40 | 32 | 51,3 | |
| G 2" | 11 | 220 | 40 | 45 | 35 | 57,2 |
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NAREX Ždánice |
| Typ závitu: | Trubkový válcový závit |
| Norma: | DIN 5156 |
| Povrchová úprava: | - |
| Typ otvoru: | průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) |
| Lícování: | - |
| Obraběný materiál: | Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou |
