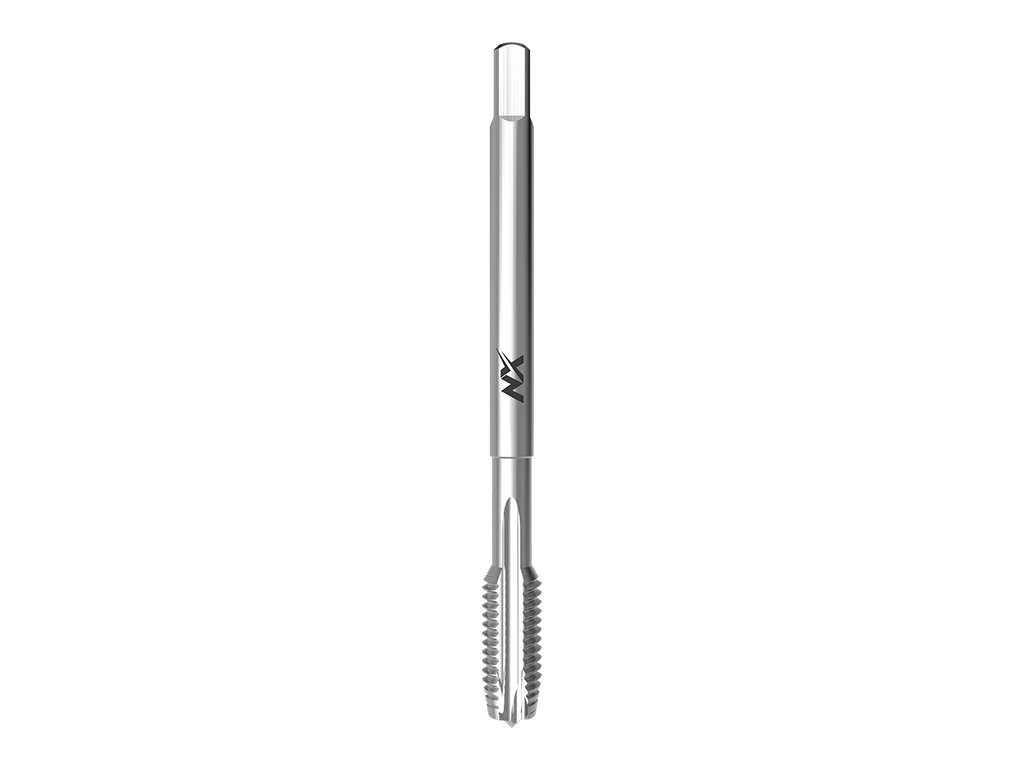

3500NX - Strojní závitník s přímou drážkou a lamačem

Kód: 042031252120000
od 655 Kč –20 %
3500NX - Strojní závitník s přímou drážkou a lamačem
od 655 Kč –20 % od 524 Kč od 433 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3500NX

Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %,



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 12x1,75 6H
Skladem (>5 ks) | 042031252120000
655 Kč
524 Kč
433 Kč bez DPH
Rozměr: M 14x2 6H
Skladem (>5 ks) | 042031252140000
814 Kč
651 Kč
538 Kč bez DPH
Rozměr: M 16x2 6H
Skladem (>5 ks) | 042031252160000
927 Kč
742 Kč
613 Kč bez DPH
Rozměr: M 18x2,5 6H
Skladem (>5 ks) | 042031252180000
1 301 Kč
1 041 Kč
860 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem (>5 ks) | 042031252200000
1 382 Kč
1 106 Kč
914 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3500NX

Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %,



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm210-15
P1.2Nelegované lité oceli <500N/mm212-15
P2.1Automatové oceli <800N/mm210-15
P2.2Konstrukční oceli <800N/mm210-15
P2.3Nelegované lité oceli <800N/mm210-15
N7.1Čistý hliník 10-15
N8.1Legovaný hliník Si<10%10-15
N8.2Legovaný hliník Si>10%10-15



Rozměry výrobků:

3500NX: kreslenka
d1Ptoll1l2d2aotvor
M 121,756H110289710,2
M 1426H1103011912
M 1626H1103212914
M 182,56H12534141115,5
M 202,56H14034161217,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: -
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Čistý hliník, Legovaný hliník Si<10%, Legovaný hliník Si>10%
