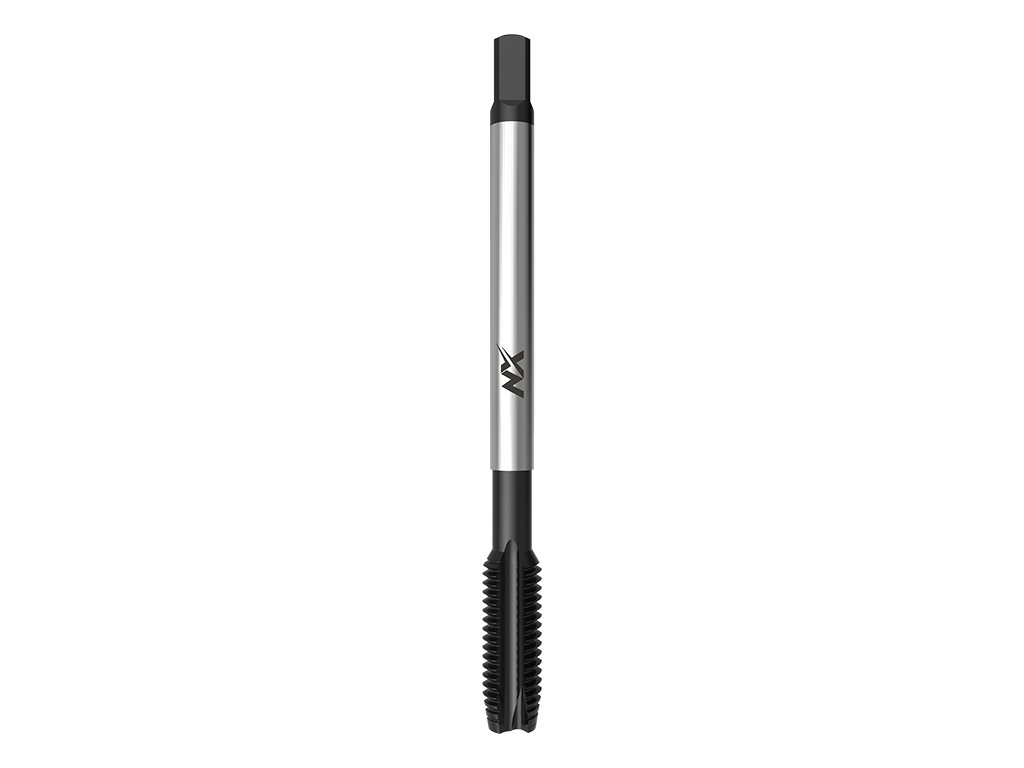

3440NX - Strojní závitník s přímou drážkou a lamačem
Kód: 042037295120000
Rozměr: M 12x1,75 6H
Na dotaz
| 042037295120000
1 319 Kč
1 055 Kč
872 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 3440NX
Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem, DIN 376, s oxidovaným povrchem, vhodný pro slitiny titanu.
Parametry:
![Závit M: Metrický ISO závit](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1001.png)
![Schema profilu závitu: 60°](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1085.png)
![Norma závitu: DIN 13](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1040.png)
![Typ Ti: Závitník pro titan a slitiny titanu](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1017.png)
![Materiál závitníku: Prášková rychlořezná ocel](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1052.png)
![Druh povlaku: Oxidace](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1094.png)
![Norma závitníku: DIN 376](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1021.png)
![Lícování závitu: ISO 2 - 6H](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1070.png)
![Řezný kužel B: Délka 3,5-6 stoupání](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1061.png)
![Typ otvoru: Průchozí (délka závitu L > 1,5xd1)](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1101.png)
Obráběné materiály:
Skupina | Název | Řezná rychlost |
---|---|---|
S12.1 | Titanové slitiny | 5-8 |
Rozměry výrobků:
![3440NX: kreslenka](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/kreslenky/3000.png)
d1 | P | tol | l1 | l2 | d2 | a | otvor |
---|---|---|---|---|---|---|---|
M 12 | 1,75 | 6H | 110 | 28 | 9 | 7 | 10,2 |
Doplňkové parametry
Kategorie: | Strojní závitníky |
---|---|
Produktová řada: | Produktová řada NX Precision Taps |
Typ závitu: | Metrický závit ISO |
Norma: | DIN 376 |
Povrchová úprava: | OX |
Typ otvoru: | průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1) |
Lícování: | 6H |
Obraběný materiál: | Titanové slitiny |
