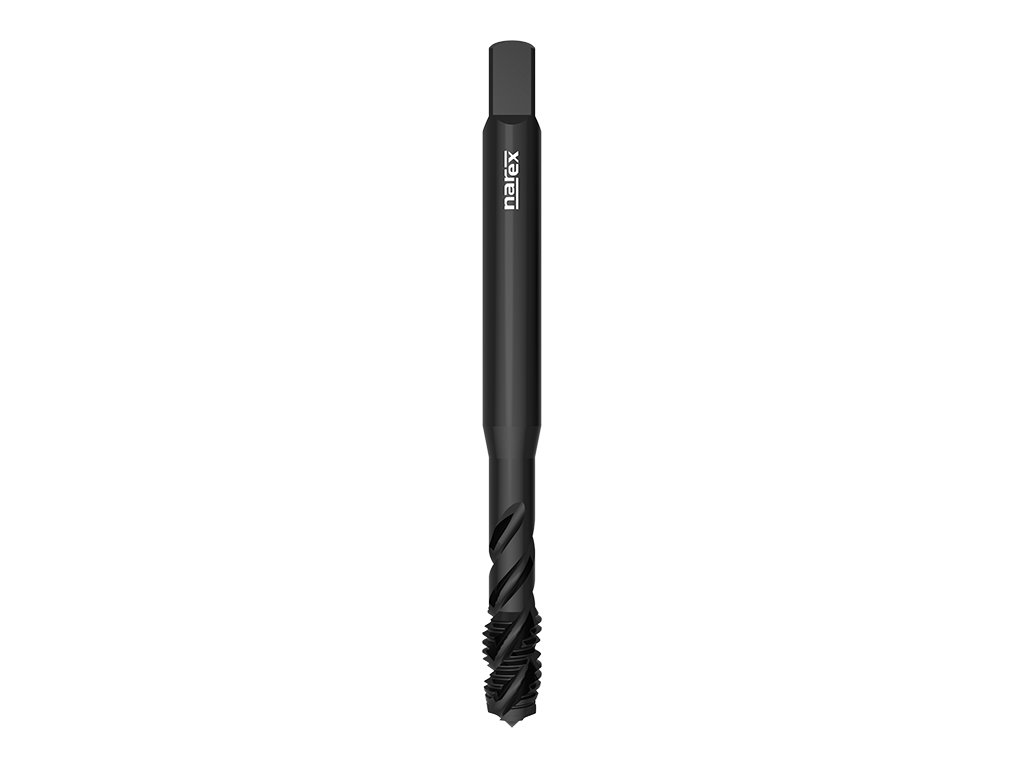

2390 - Strojní závitník se šroubovitou drážkou 40°
Kód: 041537152030000
Rozměr: M 3x0,5 6H
Skladem
(>5 ks)
| 041537152030000
410 Kč
328 Kč
271 Kč
bez DPH
Rozměr: M 4x0,7 6H
Skladem
(>5 ks)
| 041537152040000
410 Kč
328 Kč
271 Kč
bez DPH
Rozměr: M 5x0,8 6H
Skladem
(>5 ks)
| 041537152050000
415 Kč
332 Kč
274 Kč
bez DPH
Rozměr: M 6x1 6H
Skladem
(>5 ks)
| 041537152060000
432 Kč
346 Kč
286 Kč
bez DPH
Rozměr: M 8x1,25 6H
Skladem
(>5 ks)
| 041537152080000
502 Kč
402 Kč
332 Kč
bez DPH
Rozměr: M 10x1,5 6H
Skladem
(>5 ks)
| 041537152100000
592 Kč
474 Kč
391 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 2390
Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, s oxidovaným povrchem, vhodný pro měkké konstrukční a nelegované oceli, automatové oceli, alternativně čistou měď a slitiny hliníku s Si<10 %
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ N: Závitník pro oceli s pevností do 800 N/mm2
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Oxidace
Norma závitníku: DIN 371
Lícování závitu: ISO 2 - 6H
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 40°
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P1.1 | Konstrukční oceli <500N/mm2 | 5-8 |
| P1.2 | Nelegované lité oceli <500N/mm2 | 6-10 |
| P2.1 | Automatové oceli <800N/mm2 | 12-15 |
| P2.2 | Konstrukční oceli <800N/mm2 | 10-12 |
| N8.1 | Legovaný hliník Si<10% | 14-20 |
Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 8 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 10 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 13 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 15 | 10 | 8 | 8,5 |
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NAREX Ždánice |
| Typ závitu: | Metrický závit ISO |
| Norma: | DIN 371 |
| Povrchová úprava: | OX |
| Typ otvoru: | neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1) |
| Lícování: | 6H |
| Obraběný materiál: | Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Legovaný hliník Si<10% |
