2320 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041536182030000
od 893 Kč –20 %
2320 - Strojní závitník se šroubovitou drážkou 40°
od 893 Kč –20 % od 714 Kč od 590 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2320

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak Balinit Hardlube, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, nástrojové oceli, tvárnou litinu, čistou měď a její slitiny s dlouhou vinutou třískou.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem (>5 ks) | 041536182030000
893 Kč
714 Kč
590 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem (>5 ks) | 041536182040000
893 Kč
714 Kč
590 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem (>5 ks) | 041536182050000
917 Kč
734 Kč
606 Kč bez DPH
Rozměr: M 6x1 6H
Skladem (2 ks) | 041536182060000
953 Kč
762 Kč
630 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem (>5 ks) | 041536182080000
1 101 Kč
881 Kč
728 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem (>5 ks) | 041536182100000
1 302 Kč
1 042 Kč
861 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2320

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak Balinit Hardlube, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, nástrojové oceli, tvárnou litinu, čistou měď a její slitiny s dlouhou vinutou třískou.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm26-8
P3.2Zušlechtěné oceli <1200N/mm24-6
P3.3Nástrojové oceli <1200N/mm26-8
M5.1Nerezavějící oceli 450-800N/mm28-14
M5.2Nerezavějící oceli 600-1000N/mm26-10
N9.1Měď čistá10-15
N10.2Slitiny mědi s dlouhou třískou 12-20



Rozměry výrobků:

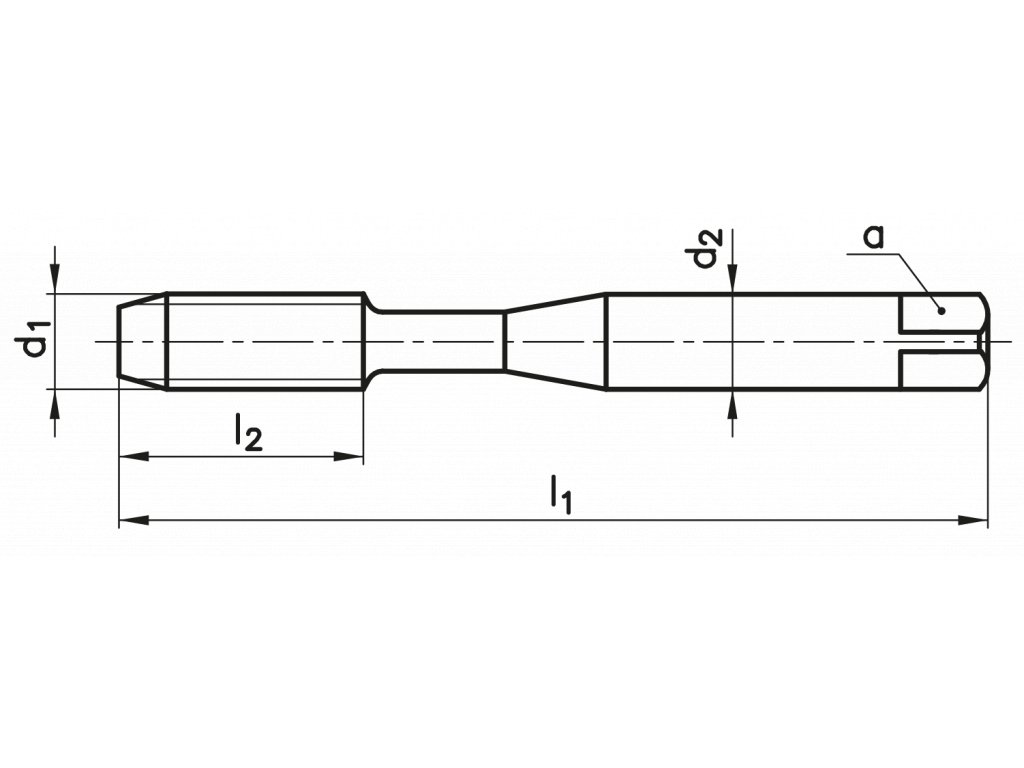

2320: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5653,52,72,5
M 40,76H6374,53,43,3
M 50,86H70864,94,2
M 616H801064,95
M 81,256H901386,26,8
M 101,56H100151088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: HL
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Měď čistá, Slitiny mědi s dlouhou třískou
