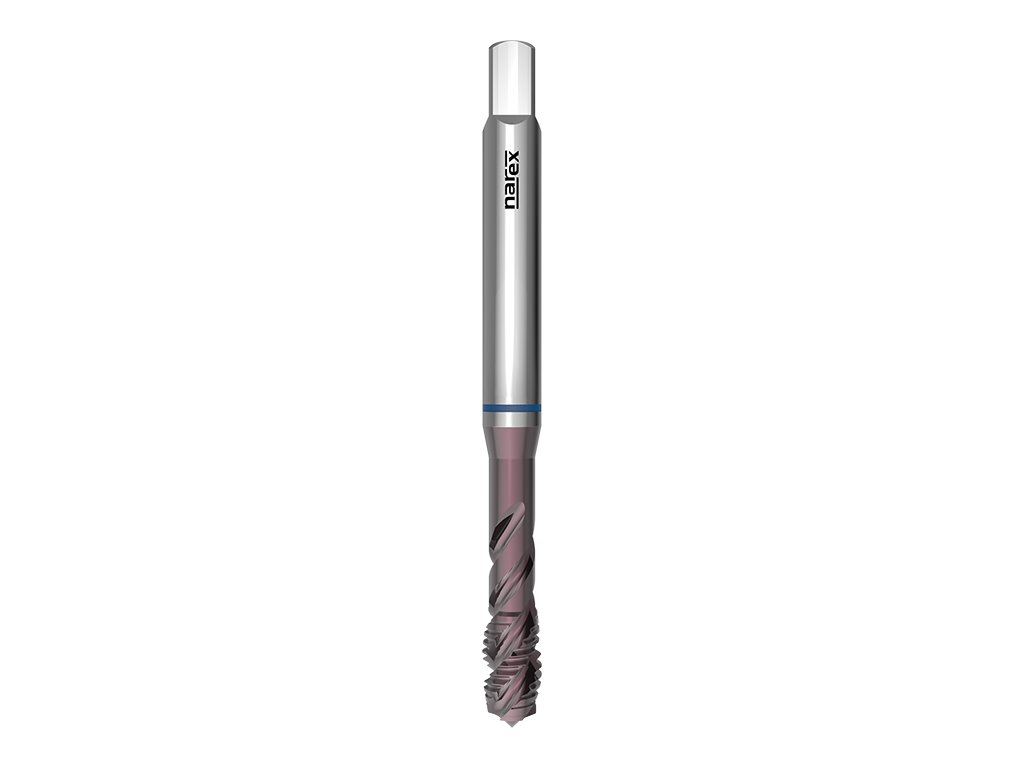

2280 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041538132030000
od 708 Kč –20 %
2280 - Strojní závitník se šroubovitou drážkou 40°
od 708 Kč –20 % od 566 Kč od 468 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2280

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak TiCN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, nástrojové oceli, tvárnou litinu, čistou měď a její slitiny s dlouhou vinutou třískou.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 2x0,4 6H
Na dotaz | 041538132020000
852 Kč
682 Kč
563 Kč bez DPH
Rozměr: M 2,5x0,45 6H
Na dotaz | 041538132025000
819 Kč
655 Kč
542 Kč bez DPH
Rozměr: M 3x0,5 6H
Skladem (>5 ks) | 041538132030000
708 Kč
566 Kč
468 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem (>5 ks) | 041538132040000
708 Kč
566 Kč
468 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem (>5 ks) | 041538132050000
726 Kč
581 Kč
480 Kč bez DPH
Rozměr: M 6x1 6H
Skladem (>5 ks) | 041538132060000
756 Kč
605 Kč
500 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem (>5 ks) | 041538132080000
876 Kč
701 Kč
579 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem (>5 ks) | 041538132100000
1 033 Kč
826 Kč
683 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2280

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak TiCN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, nástrojové oceli, tvárnou litinu, čistou měď a její slitiny s dlouhou vinutou třískou.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm26-8
P3.3Nástrojové oceli <1200N/mm26-8
M5.1Nerezavějící oceli 450-800N/mm28-14
M5.2Nerezavějící oceli 600-1000N/mm26-10
K6.2Tvárná a temper. litina 7-10
N9.1Měď čistá8-12
N10.2Slitiny mědi s dlouhou třískou 10-15



Rozměry výrobků:

2280: kreslenka
d1Ptoll1l2d2aotvor
M 20,46H4562,82,11,6
M 2,50,456H507,52,82,12,05
M 30,56H5653,52,72,5
M 40,76H6374,53,43,3
M 50,86H70864,94,2
M 616H801064,95
M 81,256H901386,26,8
M 101,56H100151088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: TiCN
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Tvárná a temper. litina, Měď čistá, Slitiny mědi s dlouhou třískou
