    1920 - Strojní závitník s přímou drážkou a lamačem

    Kód: 041536078030000
    od 766 Kč –20 %
    1920 - Strojní závitník s přímou drážkou a lamačem
    od 766 Kč –20 % od 613 Kč od 506 Kč bez DPH

    Zvolte variantu

    Katalogové číslo: 1920

    Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak Futura Nano Top, vhodný pro vysoce legované a zušlechtěné oceli.



    Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Norma závitu: DIN 13Norma závitu:   DIN 13

    Typ H: Závitník pro oceli s pevností do 1400 N/mm2Typ H:   Závitník pro oceli s pevností do 1400 N/mm2

    Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

    Druh povlaku: Povlak Balinit® Futura Nano Top (aluminiumnitrid titanu)Druh povlaku:   Povlak Balinit® Futura Nano Top (aluminiumnitrid titanu)

    Norma závitníku: DIN 371Norma závitníku:   DIN 371

    Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

    Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

    Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


    Detailní informace

    Rozměr: M 3x0,5 6H
    Skladem (>5 ks) | 041536078030000
    766 Kč
    613 Kč
    506 Kč bez DPH
    Rozměr: M 4x0,7 6H
    Skladem (>5 ks) | 041536078040000
    791 Kč
    633 Kč
    523 Kč bez DPH
    Rozměr: M 5x0,8 6H
    Skladem (>5 ks) | 041536078050000
    830 Kč
    664 Kč
    549 Kč bez DPH
    Rozměr: M 6x1 6H
    Skladem (>5 ks) | 041536078060000
    830 Kč
    664 Kč
    549 Kč bez DPH
    Rozměr: M 8x1,25 6H
    Skladem (>5 ks) | 041536078080000
    962 Kč
    770 Kč
    636 Kč bez DPH
    Rozměr: M 10x1,5 6H
    Skladem (>5 ks) | 041536078100000
    1 150 Kč
    920 Kč
    760 Kč bez DPH

    Detailní popis produktu

    Katalogové číslo: 1920

    Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak Futura Nano Top, vhodný pro vysoce legované a zušlechtěné oceli.



    Parametry:

    Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Norma závitu: DIN 13Norma závitu:   DIN 13

    Typ H: Závitník pro oceli s pevností do 1400 N/mm2Typ H:   Závitník pro oceli s pevností do 1400 N/mm2

    Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

    Druh povlaku: Povlak Balinit® Futura Nano Top (aluminiumnitrid titanu)Druh povlaku:   Povlak Balinit® Futura Nano Top (aluminiumnitrid titanu)

    Norma závitníku: DIN 371Norma závitníku:   DIN 371

    Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

    Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

    Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




    Obráběné materiály:

    SkupinaNázevŘezná rychlost
    P4.1Vysoce legované oceli <1400N/mm23-6
    P4.2Zušlechtěné oceli <1400N/mm24-8



    Rozměry výrobků:

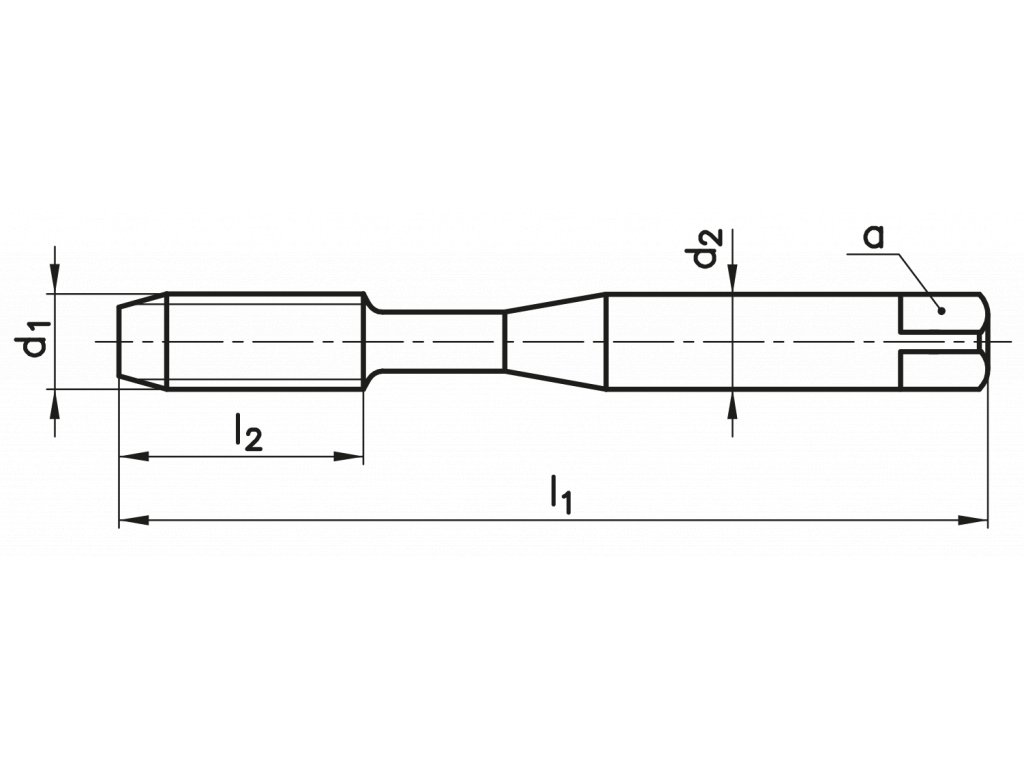

    1920: kreslenka
    d1Ptoll1l2d2aotvor
    M 30,56H5693,52,72,5
    M 40,76H63124,53,43,3
    M 50,86H701364,94,2
    M 616H801564,95
    M 81,256H901886,26,8
    M 101,56H100201088,5

    Doplňkové parametry

    Kategorie: Strojní závitníky
    Produktová řada: Produktová řada NAREX Ždánice
    Typ závitu: Metrický závit ISO
    Norma: DIN 371
    Povrchová úprava: FNT
    Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
    Lícování: 6H
    Obraběný materiál: Vysoce legované oceli <1400N/mm2, Zušlechtěné oceli <1400N/mm2
