1520NX - Strojní závitník s přímou drážkou a lamačem

Kód: 042036052030000
od 480 Kč –20 %
1520NX - Strojní závitník s přímou drážkou a lamačem
od 480 Kč –20 % od 384 Kč od 318 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1520NX

Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiAlN, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: TiAlNDruh povlaku:   TiAlN

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem (>5 ks) | 042036052030000
480 Kč
384 Kč
318 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem (>5 ks) | 042036052040000
494 Kč
395 Kč
326 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem (>5 ks) | 042036052050000
507 Kč
406 Kč
335 Kč bez DPH
Rozměr: M 6x1 6H
Skladem (>5 ks) | 042036052060000
507 Kč
406 Kč
335 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem (>5 ks) | 042036052080000
588 Kč
470 Kč
389 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem (>5 ks) | 042036052100000
701 Kč
561 Kč
463 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1520NX

Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiAlN, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: TiAlNDruh povlaku:   TiAlN

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm215-22
P1.2Nelegované lité oceli <500N/mm215-22
P2.1Automatové oceli <800N/mm212-20
P2.2Konstrukční oceli <800N/mm212-20
P2.3Nelegované lité oceli <800N/mm212-20



Rozměry výrobků:

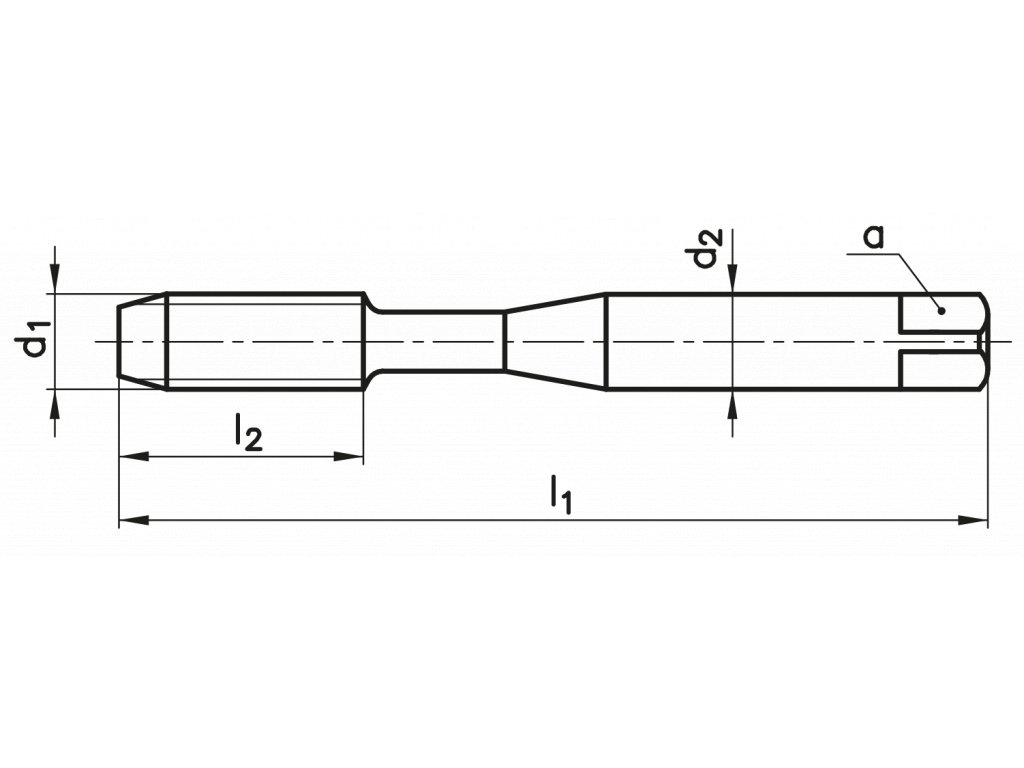

1520NX: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H56113,52,72,5
M 40,76H63134,53,43,3
M 50,86H701664,94,2
M 616H801964,95
M 81,256H902286,26,8
M 101,56H100241088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: TiAlN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2
