    Domů / Závitníky / Strojní závitníky / 1510 - Strojní závitník s přímou drážkou a lamačem

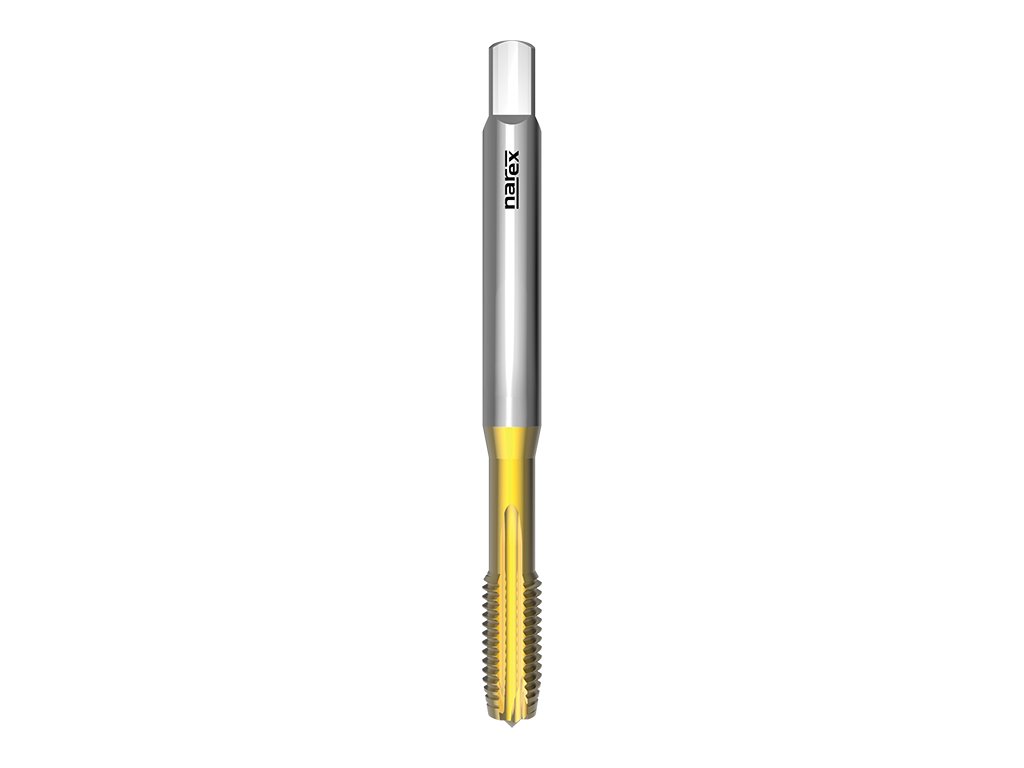

    1510 - Strojní závitník s přímou drážkou a lamačem

    Kód: 041535052030000
    od 416 Kč –20 %
    1510 - Strojní závitník s přímou drážkou a lamačem
    od 416 Kč –20 % od 333 Kč od 275 Kč bez DPH

    Zvolte variantu

    Katalogové číslo: 1510

    Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiN, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



    Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Norma závitu: DIN 13Norma závitu:   DIN 13

    Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

    Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

    Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

    Norma závitníku: DIN 371Norma závitníku:   DIN 371

    Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

    Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

    Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


    Detailní informace

    Rozměr: M 2x0,4 6H
    Skladem (>5 ks) | 041535052020000
    520 Kč
    416 Kč
    344 Kč bez DPH
    Rozměr: M 2,5x0,45 6H
    Skladem (>5 ks) | 041535052025000
    503 Kč
    402 Kč
    333 Kč bez DPH
    Rozměr: M 3x0,5 6H
    Skladem (>5 ks) | 041535052030000
    416 Kč
    333 Kč
    275 Kč bez DPH
    Rozměr: M 3,5x0,6 6H
    Skladem (>5 ks) | 041535052035000
    453 Kč
    362 Kč
    299 Kč bez DPH
    Rozměr: M 4x0,7 6H
    Skladem (>5 ks) | 041535052040000
    426 Kč
    341 Kč
    282 Kč bez DPH
    Rozměr: M 5x0,8 6H
    Skladem (>5 ks) | 041535052050000
    453 Kč
    362 Kč
    299 Kč bez DPH
    Rozměr: M 6x1 6H
    Skladem (>5 ks) | 041535052060000
    453 Kč
    362 Kč
    299 Kč bez DPH
    Rozměr: M 7x1 6H
    Skladem (>5 ks) | 041535052070000
    565 Kč
    452 Kč
    374 Kč bez DPH
    Rozměr: M 8x1,25 6H
    Skladem (>5 ks) | 041535052080000
    520 Kč
    416 Kč
    344 Kč bez DPH
    Rozměr: M 10x1,5 6H
    Skladem (>5 ks) | 041535052100000
    623 Kč
    498 Kč
    412 Kč bez DPH
    Rozměr: M 3x0,5 6G
    Skladem (>5 ks) | 041535054030000
    416 Kč
    333 Kč
    275 Kč bez DPH
    Rozměr: M 3,5x0,6 6G
    Skladem (2 ks) | 041535054035000
    453 Kč
    362 Kč
    299 Kč bez DPH
    Rozměr: M 4x0,7 6G
    Skladem (>5 ks) | 041535054040000
    426 Kč
    341 Kč
    282 Kč bez DPH
    Rozměr: M 5x0,8 6G
    Skladem (>5 ks) | 041535054050000
    453 Kč
    362 Kč
    299 Kč bez DPH
    Rozměr: M 6x1 6G
    Skladem (>5 ks) | 041535054060000
    453 Kč
    362 Kč
    299 Kč bez DPH
    Rozměr: M 8x1,25 6G
    Skladem (>5 ks) | 041535054080000
    520 Kč
    416 Kč
    344 Kč bez DPH
    Rozměr: M 10x1,5 6G
    Skladem (>5 ks) | 041535054100000
    623 Kč
    498 Kč
    412 Kč bez DPH

    Detailní popis produktu

    Katalogové číslo: 1510

    Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiN, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



    Parametry:

    Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Norma závitu: DIN 13Norma závitu:   DIN 13

    Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

    Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

    Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

    Norma závitníku: DIN 371Norma závitníku:   DIN 371

    Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

    Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

    Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




    Obráběné materiály:

    SkupinaNázevŘezná rychlost
    P1.1Konstrukční oceli <500N/mm26-10
    P1.2Nelegované lité oceli <500N/mm28-12
    P2.1Automatové oceli <800N/mm210-14
    P2.2Konstrukční oceli <800N/mm212-15
    P2.3Nelegované lité oceli <800N/mm212-15
    K6.2Tvárná a temper. litina 6-8
    N8.1Legovaný hliník Si<10%15-30
    N8.2Legovaný hliník Si>10%14-20
    N10.1Slitiny mědi s krátkou třískou15-25



    Rozměry výrobků:

    1510: kreslenka
    d1Ptoll1l2d2aotvor
    M 20,46H4582,82,11,6
    M 2,50,456H5092,82,12,05
    M 30,56G5693,52,72,5
    M 30,56H5693,52,72,5
    M 3,50,66G5611432,9
    M 3,50,66H5611432,9
    M 40,76H63124,53,43,3
    M 40,76G63124,53,43,3
    M 50,86H701364,94,2
    M 50,86G701364,94,2
    M 616G801564,95
    M 616H801564,95
    M 716H801575,56
    M 81,256H901886,26,8
    M 81,256G901886,26,8
    M 101,56H100201088,5
    M 101,56G100201088,5

    Doplňkové parametry

    Kategorie: Strojní závitníky
    Produktová řada: Produktová řada NAREX Ždánice
    Typ závitu: Metrický závit ISO
    Norma: DIN 371
    Povrchová úprava: TiN
    Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
    Lícování: 6H
    Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
