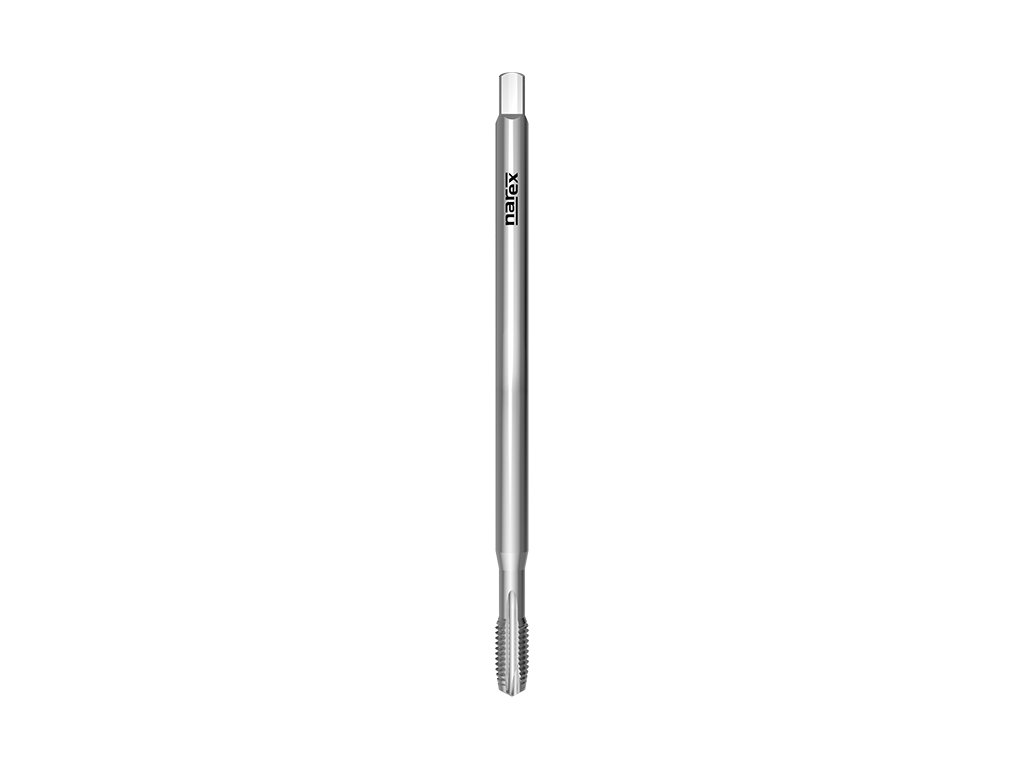

1500XXXL - Strojní závitník s přímou drážkou a lamačem, L=150 mm
Kód: 042331052040000
Rozměr: M 4x0,7 6H
Skladem
(>5 ks)
| 042331052040000
789 Kč
631 Kč
522 Kč
bez DPH
Rozměr: M 5x0,8 6H
Skladem
(>5 ks)
| 042331052050000
828 Kč
662 Kč
547 Kč
bez DPH
Rozměr: M 6x1 6H
Skladem
(>5 ks)
| 042331052060000
828 Kč
662 Kč
547 Kč
bez DPH
Rozměr: M 8x1,25 6H
Skladem
(>5 ks)
| 042331052080000
953 Kč
762 Kč
630 Kč
bez DPH
Rozměr: M 10x1,5 6H
Skladem
(>5 ks)
| 042331052100000
1 141 Kč
913 Kč
754 Kč
bez DPH
Rozměr: M 12x1,75 6H
Skladem
(>5 ks)
| 042331052120000
1 348 Kč
1 078 Kč
891 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 1500XXXL
Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, prodloužený na L=150 mm, vše ostatní jako DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ N: Závitník pro oceli s pevností do 800 N/mm2
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Norma závitníku: NAREX
Lícování závitu: ISO 2 - 6H
Řezný kužel B: Délka 3,5-6 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P1.1 | Konstrukční oceli <500N/mm2 | 5-8 |
| P1.2 | Nelegované lité oceli <500N/mm2 | 6-10 |
| P2.1 | Automatové oceli <800N/mm2 | 10-14 |
| P2.2 | Konstrukční oceli <800N/mm2 | 10-14 |
| P2.3 | Nelegované lité oceli <800N/mm2 | 10-14 |
| K6.2 | Tvárná a temper. litina | 4-7 |
| N8.1 | Legovaný hliník Si<10% | 14-20 |
| N8.2 | Legovaný hliník Si>10% | 12-15 |
| N10.1 | Slitiny mědi s krátkou třískou | 12-20 |
Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 4 | 0,7 | 6H | 150 | 13 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 150 | 16 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 150 | 19 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 150 | 22 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 150 | 24 | 10 | 8 | 8,5 |
| M 12 | 1,75 | 6H | 150 | 29 | 12 | 9 | 10,2 |
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NAREX Ždánice |
| Typ závitu: | Metrický závit ISO |
| Norma: | NAREX Standard |
| Povrchová úprava: | - |
| Typ otvoru: | průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) |
| Lícování: | 6H |
| Obraběný materiál: | Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou |
