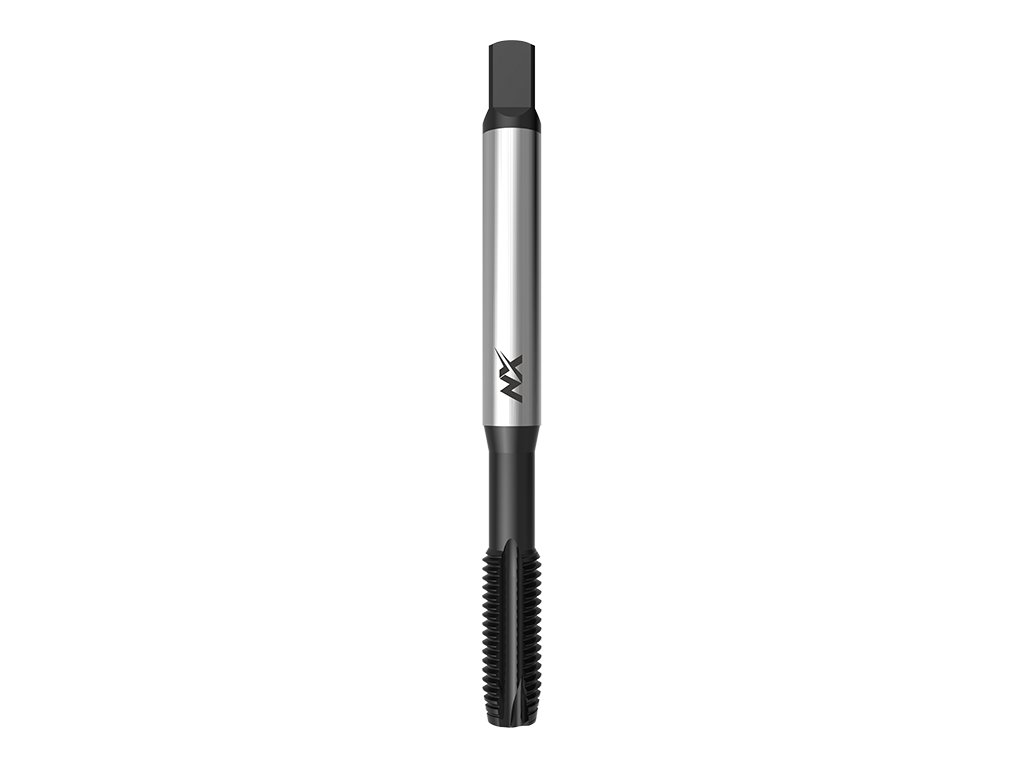

1440NX - Strojní závitník s přímou drážkou a lamačem
Kód: 042037095030000
Rozměr: M 3x0,5 6H
Skladem
(5 ks)
| 042037095030000
693 Kč
554 Kč
458 Kč
bez DPH
Rozměr: M 4x0,7 6H
Skladem
(5 ks)
| 042037095040000
716 Kč
573 Kč
474 Kč
bez DPH
Rozměr: M 5x0,8 6H
Skladem
(3 ks)
| 042037095050000
734 Kč
587 Kč
486 Kč
bez DPH
Rozměr: M 6x1 6H
Skladem
(4 ks)
| 042037095060000
734 Kč
587 Kč
486 Kč
bez DPH
Rozměr: M 8x1,25 6H
Na dotaz
| 042037095080000
848 Kč
678 Kč
561 Kč
bez DPH
Rozměr: M 10x1,5 6H
Na dotaz
| 042037095100000
1 049 Kč
839 Kč
694 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 1440NX
Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem, DIN 371, s oxidovaným povrchem, vhodný pro slitiny titanu.
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ Ti: Závitník pro titan a slitiny titanu
Materiál závitníku: Prášková rychlořezná ocel
Druh povlaku: Oxidace
Norma závitníku: DIN 371
Lícování závitu: ISO 2 - 6H
Řezný kužel B: Délka 3,5-6 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| S12.1 | Titanové slitiny | 5-8 |
Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 11 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 13 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 16 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 19 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 22 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 24 | 10 | 8 | 8,5 |
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NX Precision Taps |
| Typ závitu: | Metrický závit ISO |
| Norma: | DIN 371 |
| Povrchová úprava: | OX |
| Typ otvoru: | průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1) |
| Lícování: | 6H |
| Obraběný materiál: | Titanové slitiny |
