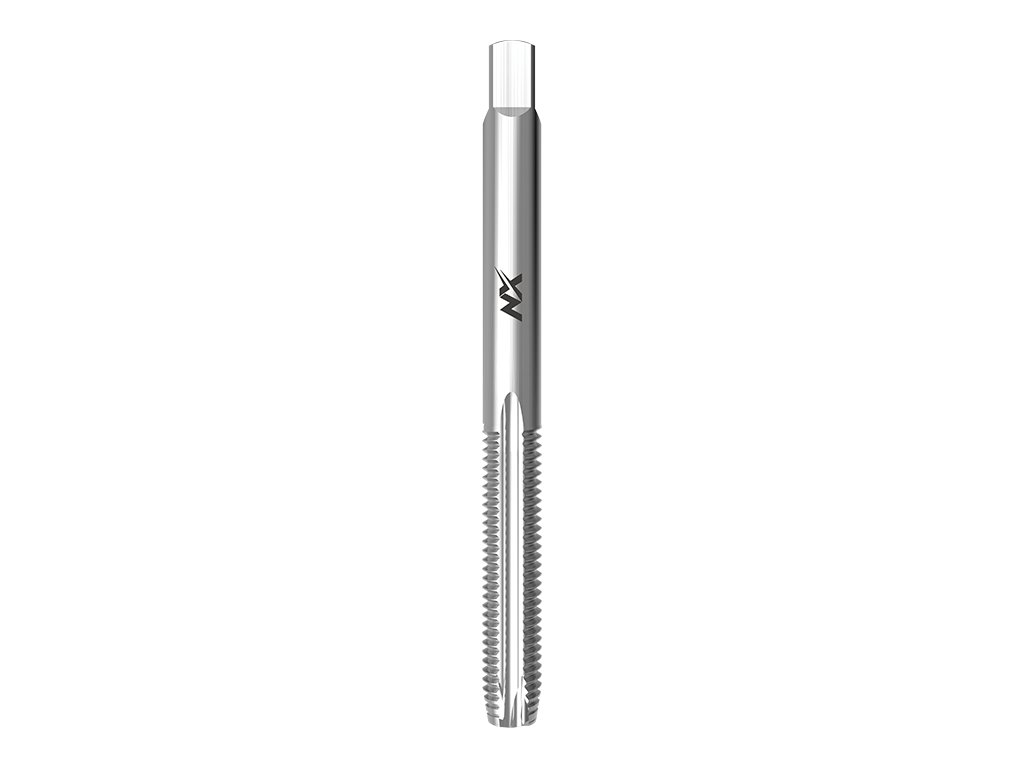

1350NX - Strojní závitník s přímou drážkou a lamačem
Kód: 042031091030000
Rozměr: M 3x0,5 6H
Skladem
(2 ks)
| 042031091030000
935 Kč
748 Kč
618 Kč
bez DPH
Rozměr: M 4x0,7 6H
Skladem
(2 ks)
| 042031091040000
953 Kč
762 Kč
630 Kč
bez DPH
Rozměr: M 5x0,8 6H
Na dotaz
| 042031091050000
987 Kč
790 Kč
653 Kč
bez DPH
Rozměr: M 6x1 6H
Skladem
(1 ks)
| 042031091060000
996 Kč
797 Kč
658 Kč
bez DPH
Rozměr: M 8x1,25 6H
Skladem
(1 ks)
| 042031091080000
1 127 Kč
902 Kč
745 Kč
bez DPH
Rozměr: M 10x1,5 6H
Skladem
(>5 ks)
| 042031091100000
1 338 Kč
1 070 Kč
885 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 1350NX
Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem, DIN 371, vhodný pro slitiny niklu.
Parametry:
![Závit M: Metrický ISO závit](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1001.png)
![Schema profilu závitu: 60°](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1085.png)
![Norma závitu: DIN 13](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1040.png)
![Typ Ni: Závitník pro slitiny niklu](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1018.png)
![Materiál závitníku: Prášková rychlořezná ocel](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1052.png)
![Norma závitníku: DIN 371](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1020.png)
![Lícování závitu: ISO 2 - 6H](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1070.png)
![Řezný kužel B: Délka 3,5-6 stoupání](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1061.png)
![Typ otvoru: Průchozí (délka závitu L > 1,5xd1)](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/piktogramy/1101.png)
Obráběné materiály:
Skupina | Název | Řezná rychlost |
---|---|---|
S13.1 | Nikl | 5-8 |
Rozměry výrobků:

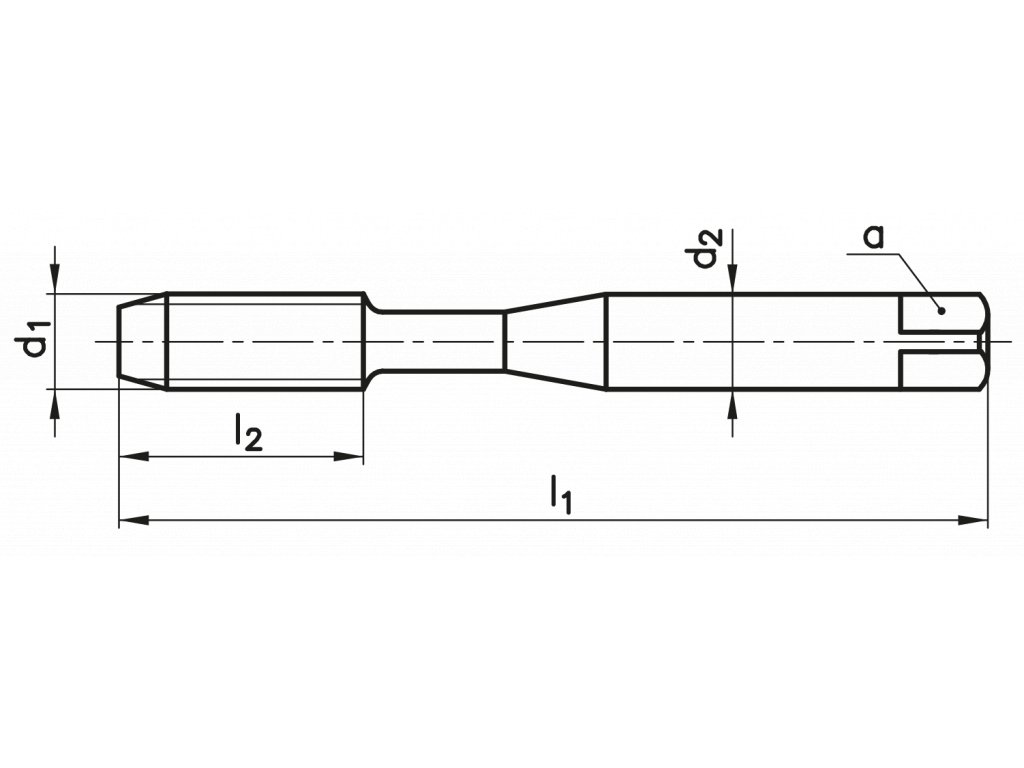

![1350NX: kreslenka](https://cdn.myshoptet.com/usr/www.narexzd.cz/user/documents/pics/kreslenky/1000.png)
d1 | P | tol | l1 | l2 | d2 | a | otvor |
---|---|---|---|---|---|---|---|
M 3 | 0,5 | 6H | 56 | 12 | 3,5 | 2,7 | 2,5 |
M 4 | 0,7 | 6H | 63 | 16 | 4,5 | 3,4 | 3,3 |
M 5 | 0,8 | 6H | 70 | 19 | 6 | 4,9 | 4,2 |
M 6 | 1 | 6H | 80 | 23 | 6 | 4,9 | 5 |
M 8 | 1,25 | 6H | 90 | 30 | 8 | 6,2 | 6,8 |
M 10 | 1,5 | 6H | 100 | 38 | 10 | 8 | 8,5 |
Doplňkové parametry
Kategorie: | Strojní závitníky |
---|---|
Produktová řada: | Produktová řada NX Precision Taps |
Typ závitu: | Metrický závit ISO |
Norma: | DIN 371 |
Povrchová úprava: | - |
Typ otvoru: | průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1) |
Lícování: | 6H |
Obraběný materiál: | Nikl |
