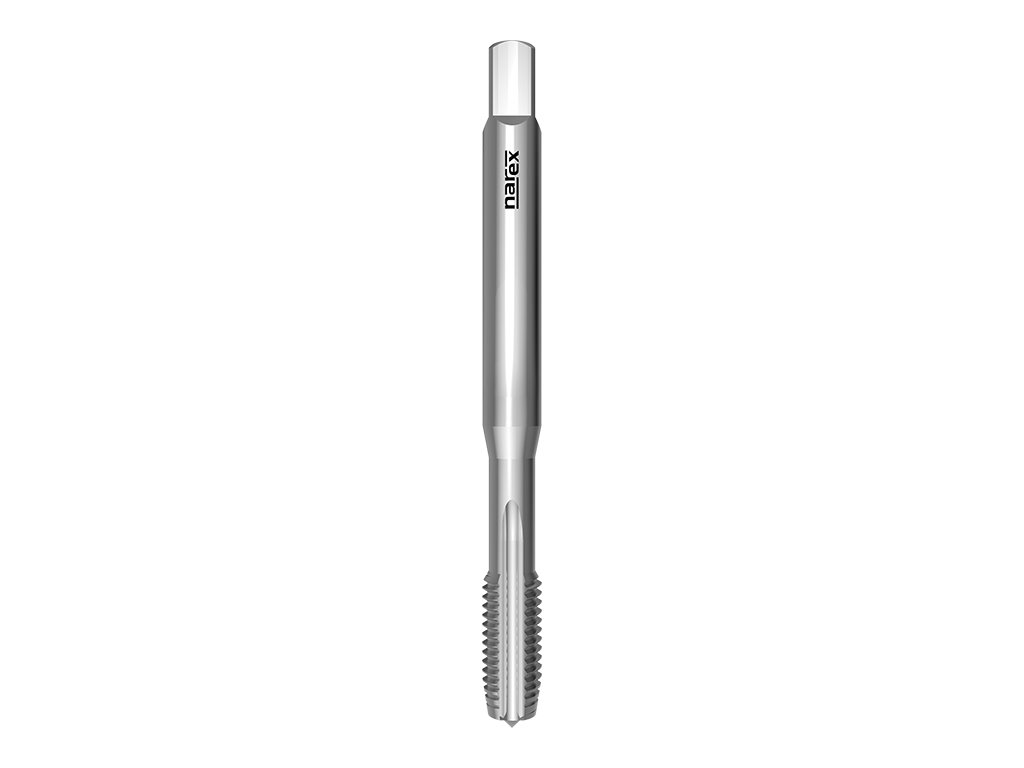

1000 - Strojní závitník s přímou drážkou

Kód: 041531020030000
od 264 Kč –20 %
1000 - Strojní závitník s přímou drážkou
od 264 Kč –20 % od 211 Kč od 174 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1000

Strojní závitník pro metrický závit s přímou drážkou, DIN 371, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem (>5 ks) | 041531020030000
264 Kč
211 Kč
174 Kč bez DPH
Rozměr: M 3,5x0,6 6H
Skladem (>5 ks) | 041531020035000
276 Kč
221 Kč
182 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem (>5 ks) | 041531020040000
272 Kč
218 Kč
180 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem (>5 ks) | 041531020050000
277 Kč
222 Kč
183 Kč bez DPH
Rozměr: M 6x1 6H
Skladem (>5 ks) | 041531020060000
287 Kč
230 Kč
190 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem (>5 ks) | 041531020080000
318 Kč
254 Kč
210 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem (>5 ks) | 041531020100000
382 Kč
306 Kč
253 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1000

Strojní závitník pro metrický závit s přímou drážkou, DIN 371, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm24-6
P2.1Automatové oceli <800N/mm28-10
K6.1Šedá litina7-10
N8.2Legovaný hliník Si>10%12-15
N10.1Slitiny mědi s krátkou třískou10-15



Rozměry výrobků:

1000: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5693,52,72,5
M 3,50,66H5611432,9
M 40,76H63124,53,43,3
M 50,86H701364,94,2
M 616H801564,95
M 81,256H901886,26,8
M 101,56H100201088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: -
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <500N/mm2, Automatové oceli <800N/mm2, Šedá litina, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
